2018年4月，同高科技承接了吉利汽車在成都基地新建工廠項目，負責對BX11車型頂蓋激光熔焊工作站進行“交鑰匙工程”。這也是同高科技繼吉利路橋基地、張家口基地、杭州灣基地以及余姚基地后的第5個采用車頂激光熔焊工藝的整車制造基地，該工藝對比傳統激光釬焊具有絕對優勢：

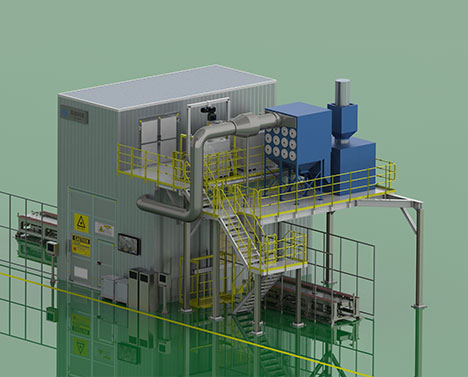

該項目坐落于吉利成都基地，車頂激光熔焊站位于白車身主線上，激光焊接房與激光源房設計為一體式兩層結構，總占地面積為6x8x8米，一層為輸送滾床、1臺在線切割機器人及2臺激光熔焊機器人，激光源房及除塵系統均擺放在二層鋼平臺上。
? 工位規劃50JPH，節拍CT=61.5s，預留60JPH產能；
? 熔焊采用單壓輪激光熔焊，替代車頂夾具功能；
? 高精度光學焊縫跟蹤系統，可確保焊接質量的穩定性；
? 2D視覺車頂安裝位置測量系統，測量節拍為10s；
? 熔焊焊接速度≥100mm/s，配合使用4kw激光器；
? 在線切割采用3D高精度圖形切割頭，切割范圍為50*50mm；
? 單側熔焊機器人可焊接左右車頂，作為焊接系統的降速互備方案；
? 激光熔焊系統采用世界先進主流工藝設備配置，可實現高品質焊接質量要求；
? 工位采用同高科技自主研發的雙層鋁合金的防護系統，并通過德國TUV安全檢測及認證；
2D布局圖
項目采用沃爾沃激光焊接工藝標準，選用PERMANOVA單壓輪熔焊頭，配合高精度光學伺服焊縫跟蹤系統，并在焊接前根據2D車頂位置測量系統自動校正焊接軌跡，焊接焦點尺寸為0.6mm，焊接速度≥100mm/s。
焊接后的車頂焊接質量可以通過目視檢查，或選配安裝在線自動質量監測系統PLASMO。
